Dezentrale Lüftungstechnik kann
elegant sein – mit AIRFOX® PLUS integriert
im Raffstore- oder Rollladenkasten.
AIRFOX® PLUS
Dezentrale Lüftung mit Wärmerückgewinnung.
Nie war es einfacher, es allen recht zu machen.
Der Lüftungsnorm, dem Planer, dem Bauträger, dem Bewohner. Mit AIRFOX® PLUS.
Automatische Frischluftzufuhr bei minimalem Wärmeverlust – dafür steht das dezentrale Lüftungssystem AIRFOX® PLUS.
Es gewinnt bis zu 92 Prozent der Raumwärme zurück. Und es reguliert den Feuchtehaushalt so gut, dass Sie die Anforderungen der DIN 1946-6 im wahrsten Sinne automatisch erfüllen. Und das anschlussfertig integriert im Aufsatzkasten – für eine denkbar einfache Montage.
Zuviel Sonne? Der Raffstore-/Rollladenkasten spendet Schatten. Privatsphäre gewünscht? Der Raffstore-/Rollladenkasten spendet Sichtschutz. Mangelnde Luftzirkulation? Der Raffstore-/Rollladenkasten lüftet – dank des neuen dezentralen Lüftungssystems AIRFOX® PLUS. Automatisch, nahezu unsichtbar, wärmerückgewinnend. Und perfekt integriert – bis hin zur Einbindung in die Hausautomation. Eleganter kann man die Anforderungen der Lüftungsnorm nicht erfüllen.
Ihr Wohlfühlklima mit AIRFOX® PLUS
Intelligent lüften mit Wärmerückgewinnung.
Die Lüftungssysteme der Marke AIRFOX® PLUS stellen einen ausgeglichenen und gesunden Raumklima-Kreislauf sicher. Gleichzeitig sorgen sie dafür, dass die teuer bezahlte Heizwärme im Wohnraum bleibt. Und das nicht nur, weil das Fenster beim Lüften geschlossen bleiben kann. Bei der Be- und Entlüftung über AIRFOX® PLUS werden bis zu 92 Prozent der Raumwärme zurückgewonnen.
ABLUFTPHASE
Die verbrauchte warme Raumluft wird ins Freie befördert und gibt dabei die Raumwärme an die Wärmespeicher ab. In den Speicherelementen, aus hochwertigem und hygienischem Aluminium, wird die wertvolle Raumwärme zwischengespeichert. Danach ändert sich die Drehrichtung der Ventilatoren.
ZULUFTPHASE
Frische Luft von außen wird über die zuvor erwärmten Speicherelemente geführt. Dabei nimmt sie die wertvolle Wärme auf und wird als frische und gefilterte Zuluft dem Innenraum zugeführt. Die Wärmerückgewinnung funktioniert wirkungsvoll und denkbar einfach. Zur effektiven Betriebsweise arbeiten jeweils zwei AIRFOX® PLUS-Geräte paarweise im Gegentakt zusammen.

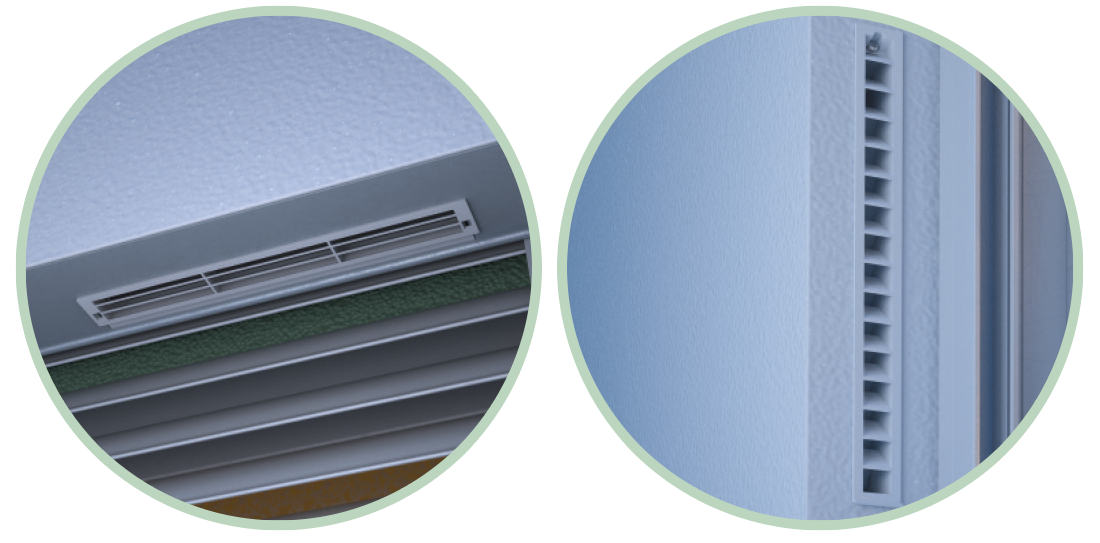

Fast unsichtbar.
Schlanke Lüftungsgitter dezent integriert.
AIRFOX® PLUS wird in einen Beck+Heun Rollladen- oder Raffstorekasten integriert. Je nach Wunsch und Bauausführung handelt es sich dabei um einen Leichtbau- oder einen massiven Ziegelkasten. Auch ein Element für die Fensterlaibung ist erhältlich.
Bis auf die schlanken Lüftungsgitter oberhalb oder seitlich des Fensters verschwindet AIRFOX® PLUS unsichtbar im Mauerwerk. Die homogene Optik der Gebäudefassade wird somit nicht unterbrochen. Die Anordnung bietet darüber hinaus einen guten Schall- und Wetterschutz.
Auf der sicheren Seite
Durch die vorgeschriebene energieeffiziente Bauweise werden Häuser immer luftdichter gebaut. Die Lüftungsnorm DIN 1946-6 macht einen nutzerunabhängigen Mindestluftwechsel zum Feuchteschutz bei Neubauten zur Vorschrift. Die Lüftungssysteme der Marke AIRFOX® PLUS sind hierfür die Lösung.
Feuchtigkeitsregulierend
Bei luftdichten Häusern entweicht die Raumluftfeuchte nicht mehr von selbst. Sie muss gezielt abtransportiert werden, um Schimmelbildung zu vermeiden. Mit AIRFOX® PLUS ist ein regelmäßiger Luftaustausch sichergestellt. Dies wirkt sich positiv auf das Raumklima aus und trägt zum Werterhalt Ihres Eigenheims bei.
Energieeffizient
Das Energielabel bescheinigt die Energieeffizienzklasse A+ in Verbindung mit dem optionalen Feuchtesensor. Integrierte Wärmespeicher gewinnen bis zu 92 Prozent der Raumwärme zurück – Heizenergie, die andernfalls buchstäblich zum Fenster hinausfliegen würde.
Einbruchhemmend
Wer bei geöffnetem Fenster die Wohnung verlässt, macht es ungebetenen Gästen leicht. Mit AIRFOX® PLUS können Fenster beim Lüften geschlossen bleiben – und Sie somit in doppelter Hinsicht aufatmen.
Flüsterleise
AIRFOX® PLUS arbeitet besonders leise und ermöglicht, bei geschlossenem Fenster über ein schallgedämmtes System zu lüften. Das garantiert Ruhe und frische Luft auch in belebten Wohngebieten. Für ungestörtes Einschlafen sorgt zusätzlich der Einschlafmodus.
Allergikergeeignet
Durch einen integrierten Grobstaubfilter [Klasse G3] sowie einen optional erhältlichen Pollenfilter [Klasse F7] bleiben Allergiker von Sporen und Pollen verschont und unerwünschte Partikel draußen.
Optisch Ansprechend

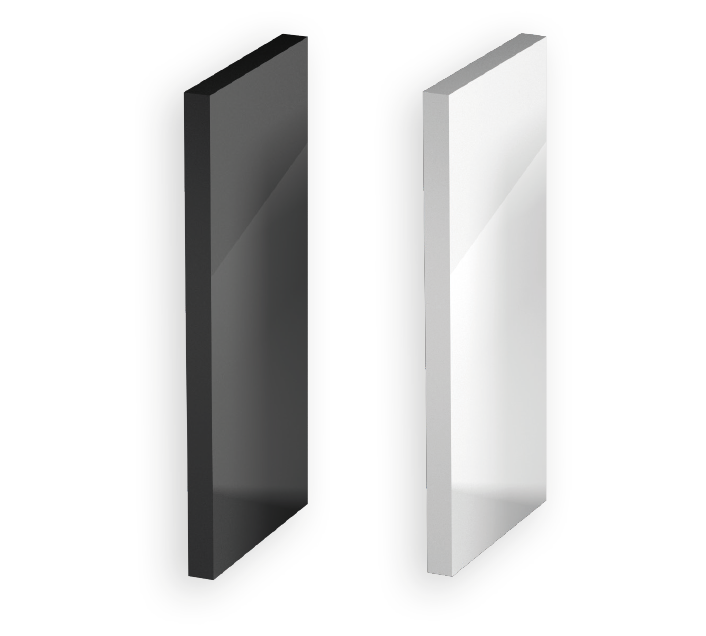

Die dezenten Innenblenden aus Kunststoff passen zu jeder Raumgestaltung. Mit den optional erhältlichen Design-Blendenabdeckungen aus lackiertem Aluminium – werden sie zum stilvollen Wandobjekt.

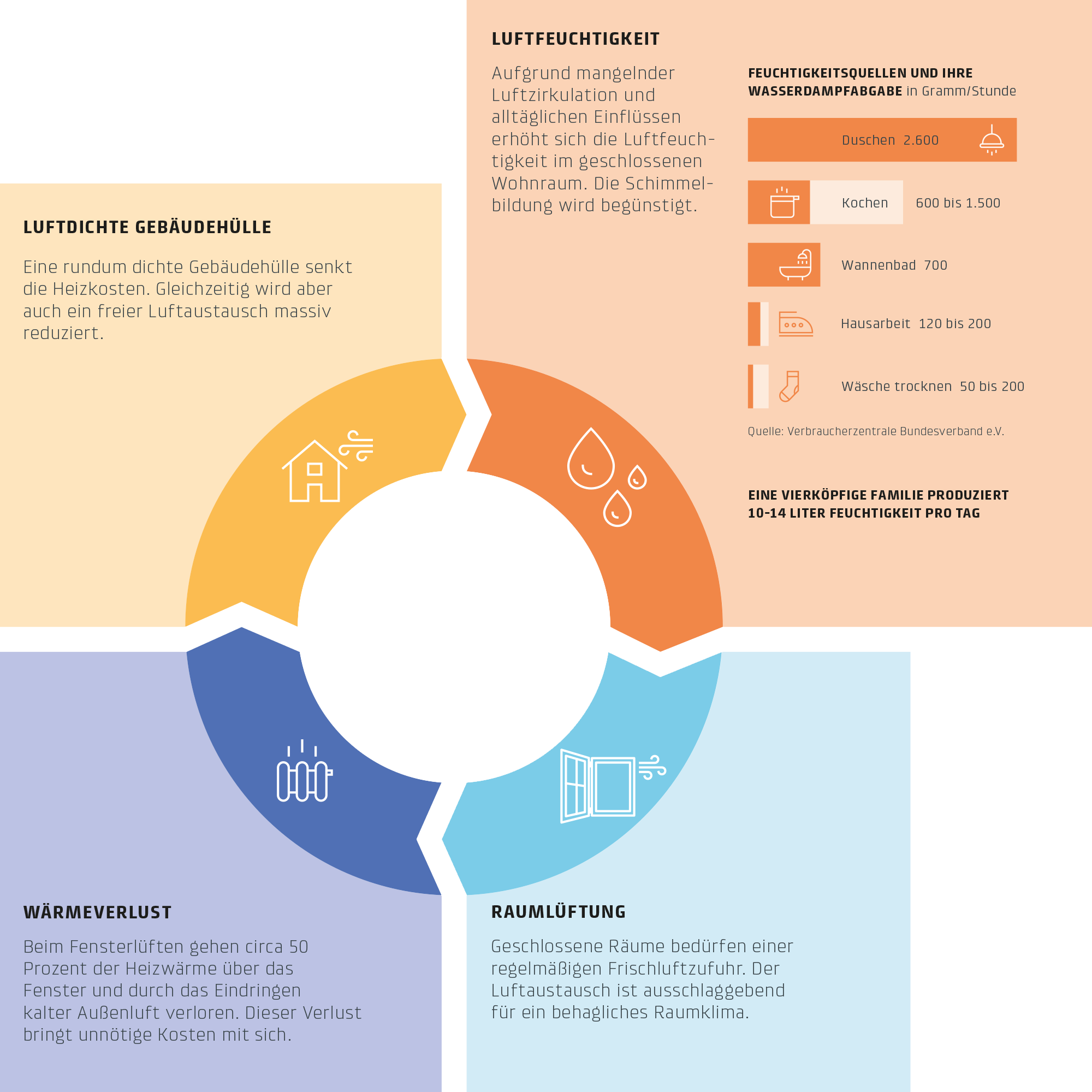

Raumklima bei Fensterlüftung.
Ein Kreislauf mit Tücken.
Ob am Arbeitsplatz oder zu Hause – wir halten uns bis zu 80 Prozent des Tages in geschlossenen Räumen auf. Dabei sind die Gebäude oftmals so luftdicht ausgeführt, dass ohne einen aktiven Lüftungsvorgang kaum noch frische Luft ins Rauminnere gelangt. In Vergessenheit gerät häufig, dass die Luftqualität maßgeblich zu unserem Wohlbefinden beiträgt. Sauerstoffmangel, Emissionen aus Möbeln und Böden oder eine zu hohe Feuchtigkeit in der Raumluft bedingen nicht nur Unwohlsein, auch die Verbreitung von Hausstaubmilben und Schimmelpilzen wird begünstigt. Regelmäßiges Lüften ist daher das A und O. Beim klassischen Fensterlüften entweicht jedoch nicht nur die schlechte Raumluft. Auch bis zu 50 Prozent der wertvollen Raumwärme fliegen buchstäblich zum Fenster hinaus.
AIRFOX® PLUS Lüftungssysteme.
Tauschen Sie dicke Luft gegen Wohlfühlklima.
AIRFOX® PLUS Wohnraumlüftung.
Noch mehr Möglichkeiten.
Plug-and-Play statt aufwendiger Verkabelung.
Elektroanschlüsse für AIRFOX® PLUS sind vorgerichtet.

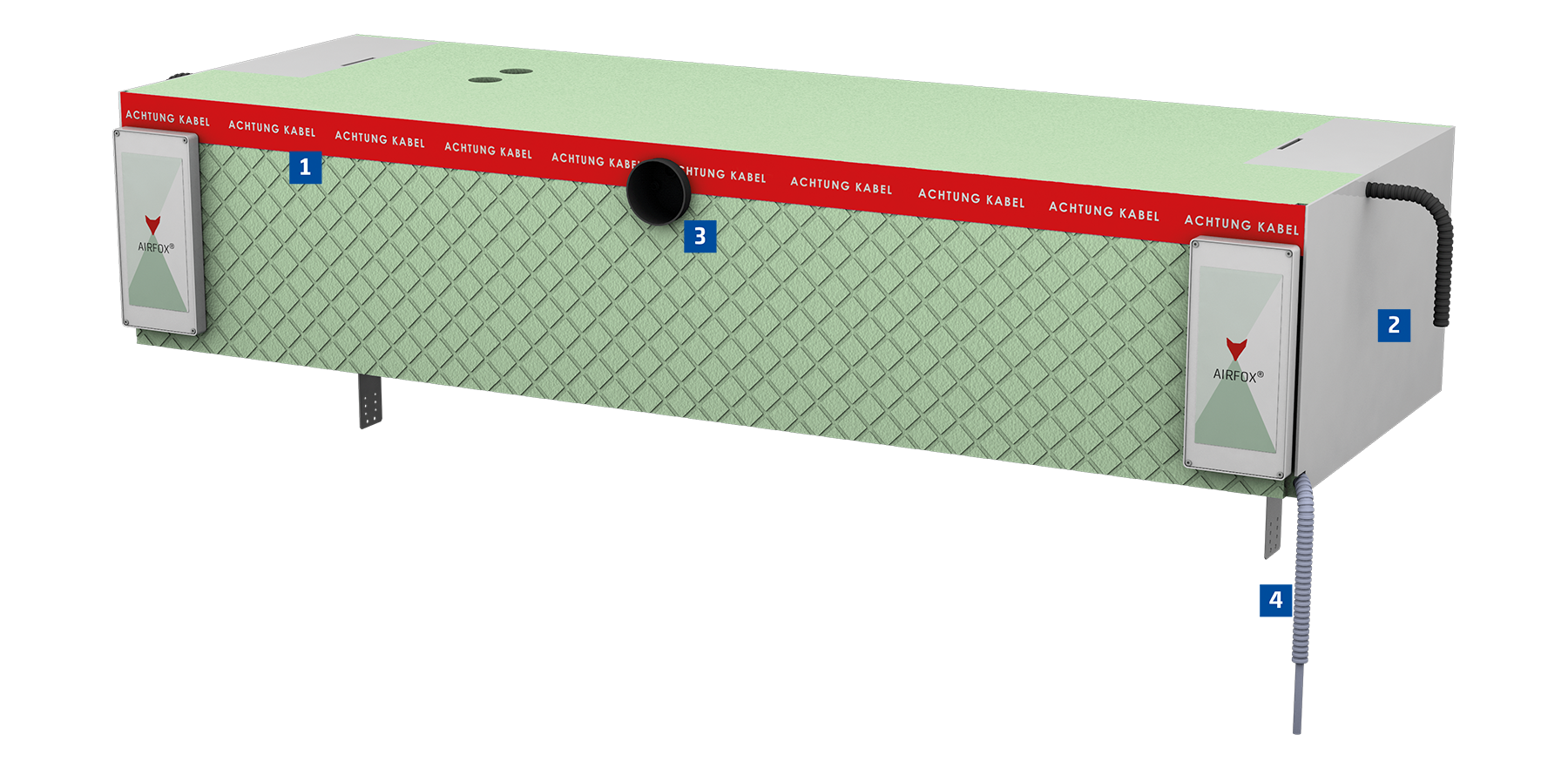

Die Rollladen- und Raffstorekästen von Beck+Heun werden mit allen Elektroanschlüssen für die Installation von AIRFOX® PLUS vorgerichtet – das spart Zeit und vermeidet Fehlerquellen. Diese komfortable Plug-and-play-Lösung ermöglicht einen einfachen und schnellen Anschluss in nur wenigen Arbeitsschritten.

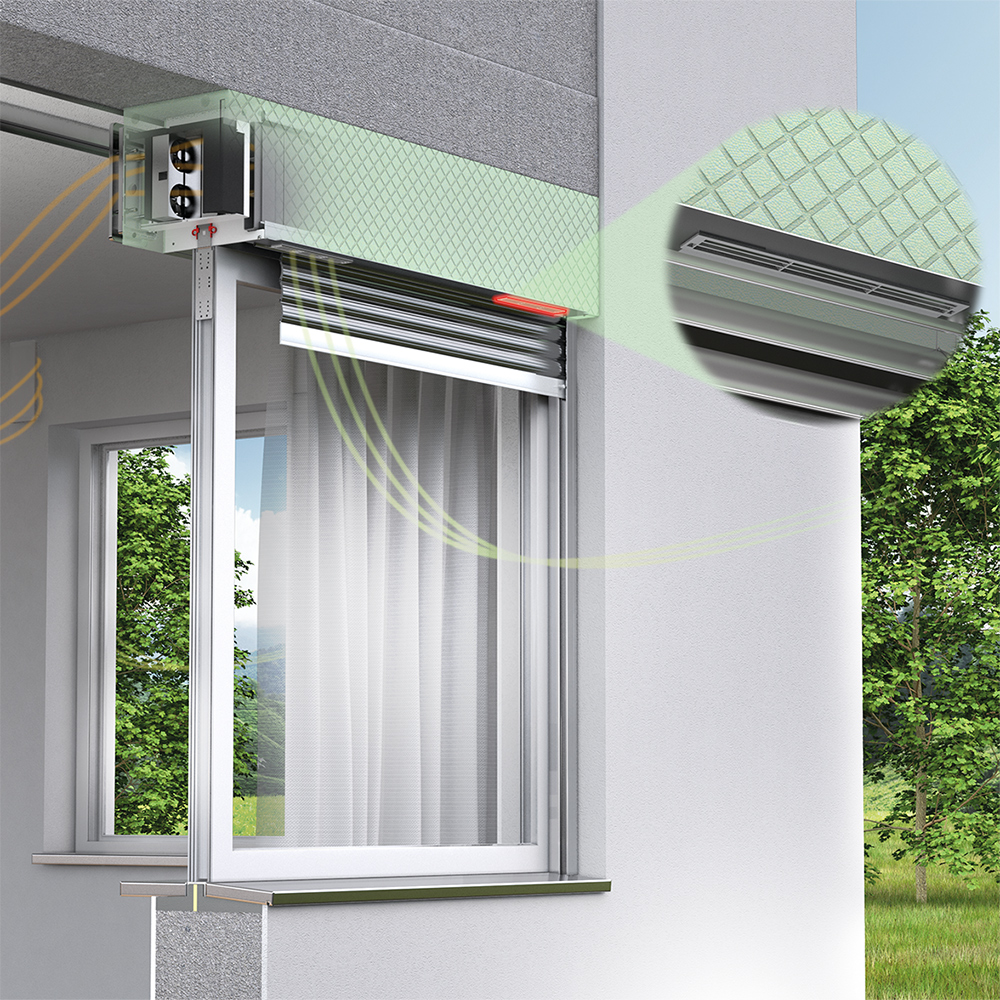

Die neue Plug-and-play-Ausstattung ist für alle Leichtbaukästen mit AIRFOX® PLUS-Lüftung erhältlich. Hier gezeigt am raumseitig geschlossenen Rollladen-Aufsatzkasten ROKA-TOP® 2 RG AIRFOX® PLUS S mit seitlich aufgesetzten Lüftungssystemen.
Steckerfertige Anschlusskabel

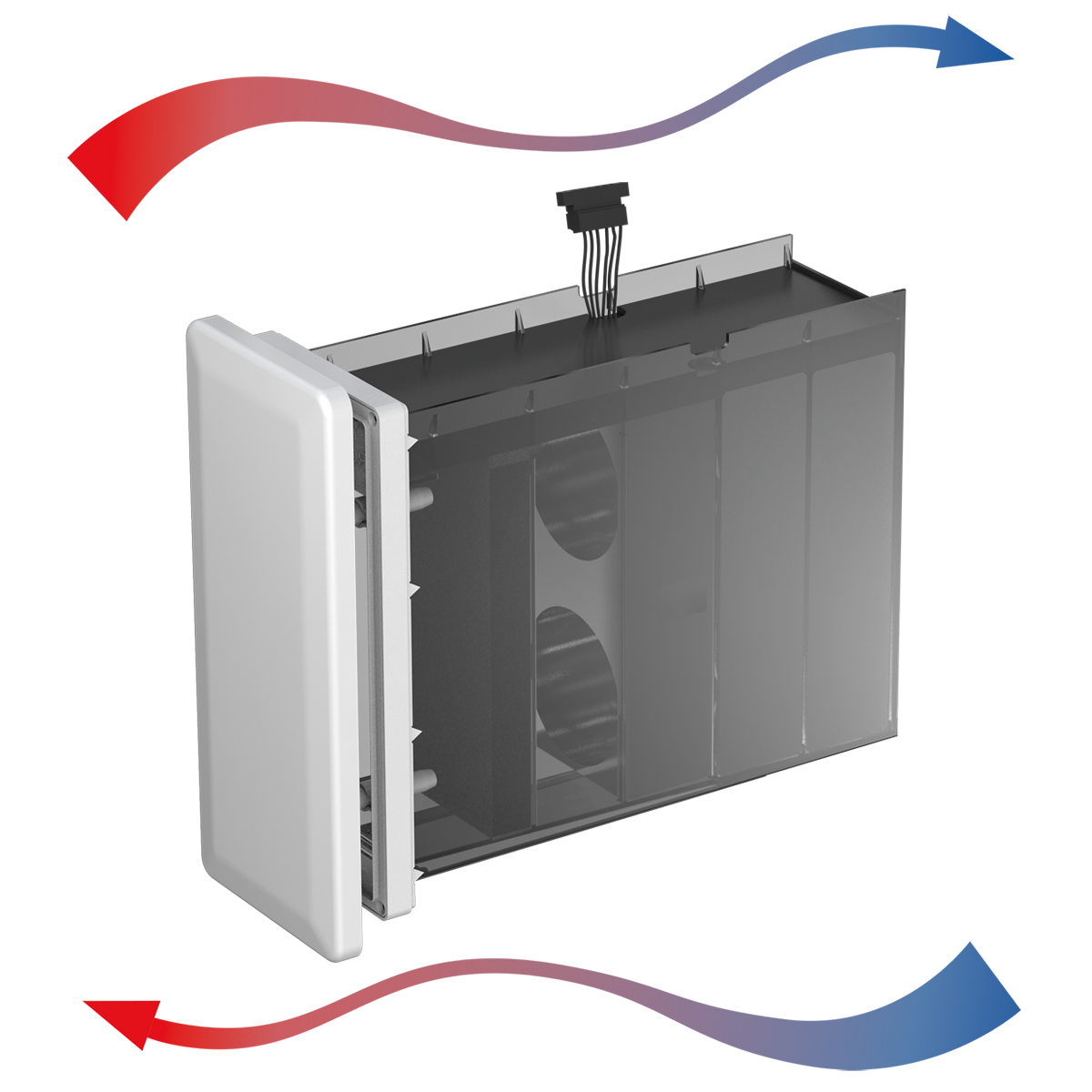

Die Lüfteranschlussleitungen sind bereits mit montierten Steckern in den integrierten Leerrohren des Kastens verlegt. Der spätere Anschluss der AIRFOX® PLUS-Kassette ist daher ganz einfach: Putzschutzdeckel sowie Füllblock entfernen, Kabel einstecken, Kasette einschieben, fertig.
Einführung Steuerungskabel
Das Steuerungskabel wird vom Elektriker von der Bedieneinheit zum Kasten verlegt. Die Einführung des Kabels in den Kasten ist genau definiert. Wahlweise kann diese von links oder von rechts erfolgen. Um die Arbeiten schneller und sicherer ausführen zu können, sind im Kasten Leerrohre bis zur Anschlussdose integriert.
Anschlussdose
Im mittleren Bereich der Kasteninnenseite befindet sich eine Anschlussdose. Hier wird das Steuerungskabel angeklemmt. Handliche Stecker und eine eindeutige Farbkennzeichnung der Kabel sorgen für den richtigen Anschluss. Danach kann die Anschlussdose sowohl überputzt, übertapeziert als auch mit einer Abdeckkappe geschlossen werden.
Einführung Motorkabel
Auch für das Motorkabel der gewählten Beschattung sind Leerrohre im Kasten integriert, sodass wahlweise ein Anschluss von links oder von rechts erfolgen kann. Diese Option ermöglicht auch bei baulichen Besonderheiten einen unkomplizierten Anschluss.
Für jede Anforderung die passende Lösung.

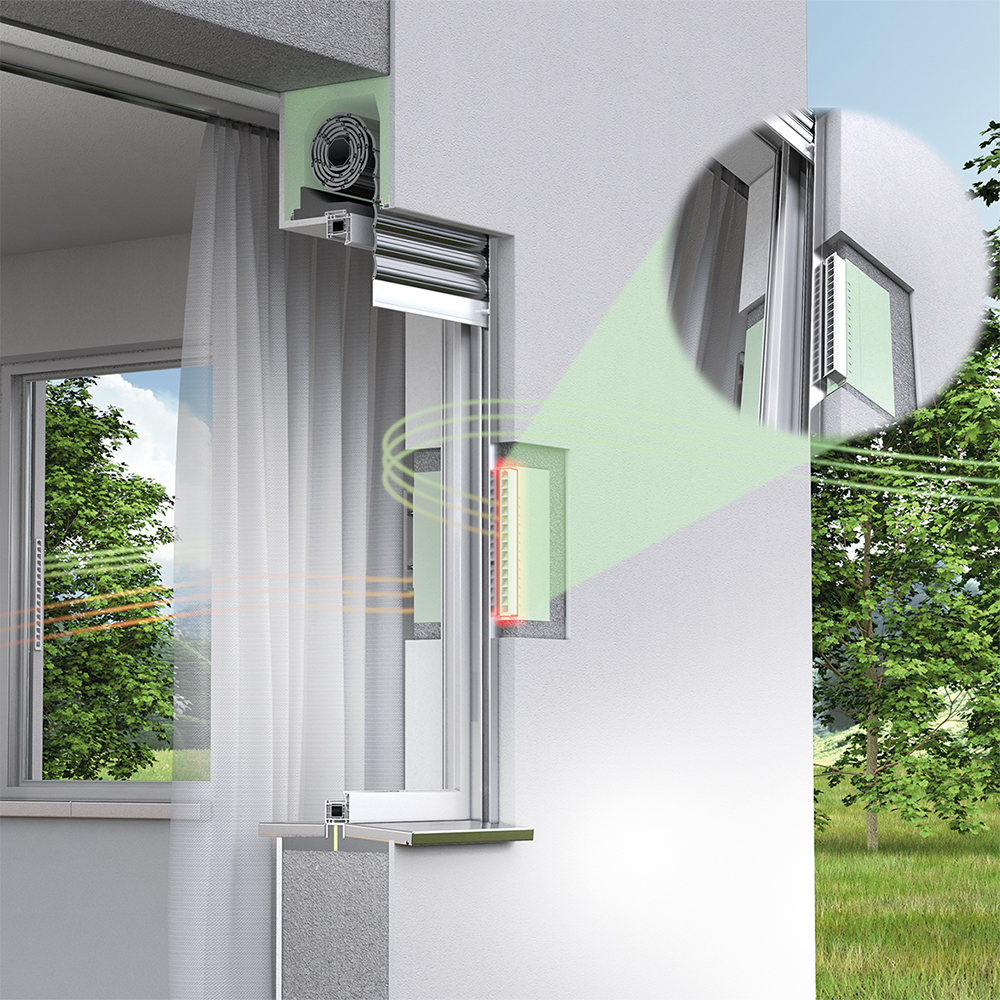

AIRFOX® PLUS ONE
Lüftungselement zur Laibungsmontage —>

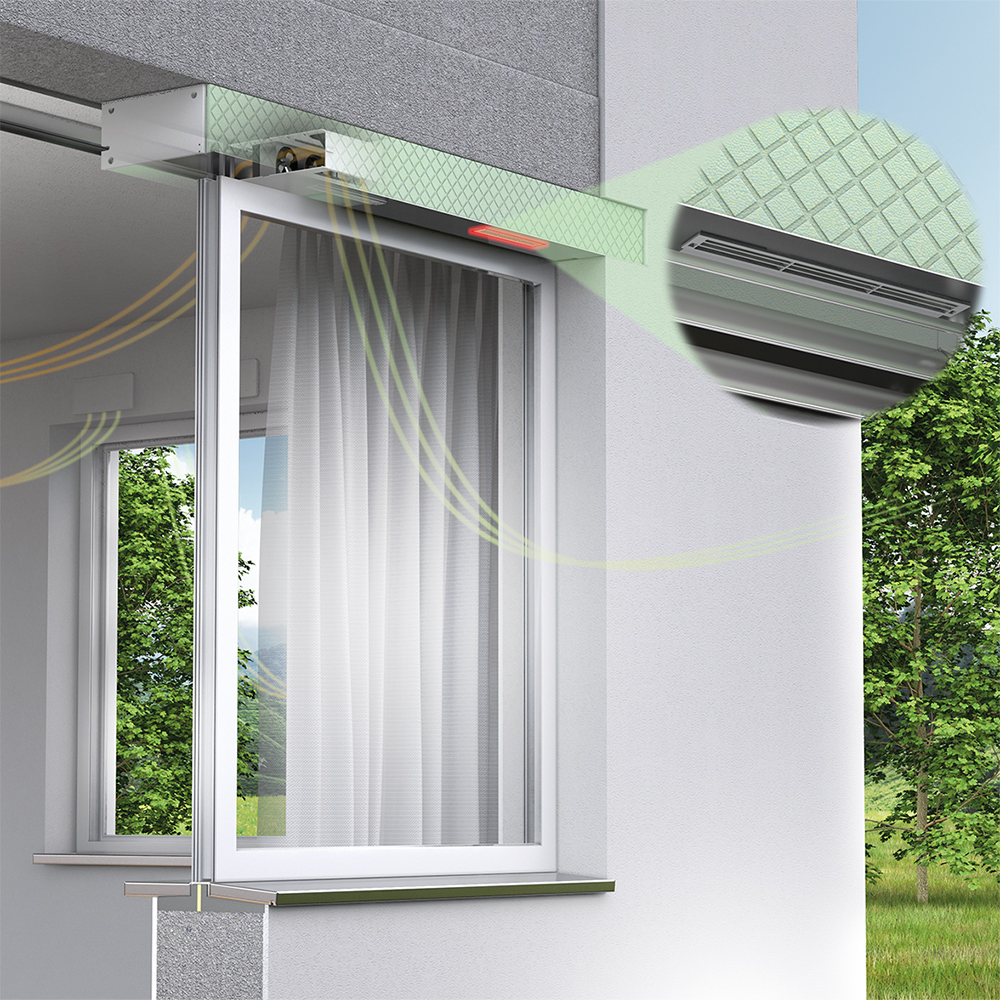

AIRFOX® PLUS UNI
Dämmelement ohne Beschattung —>

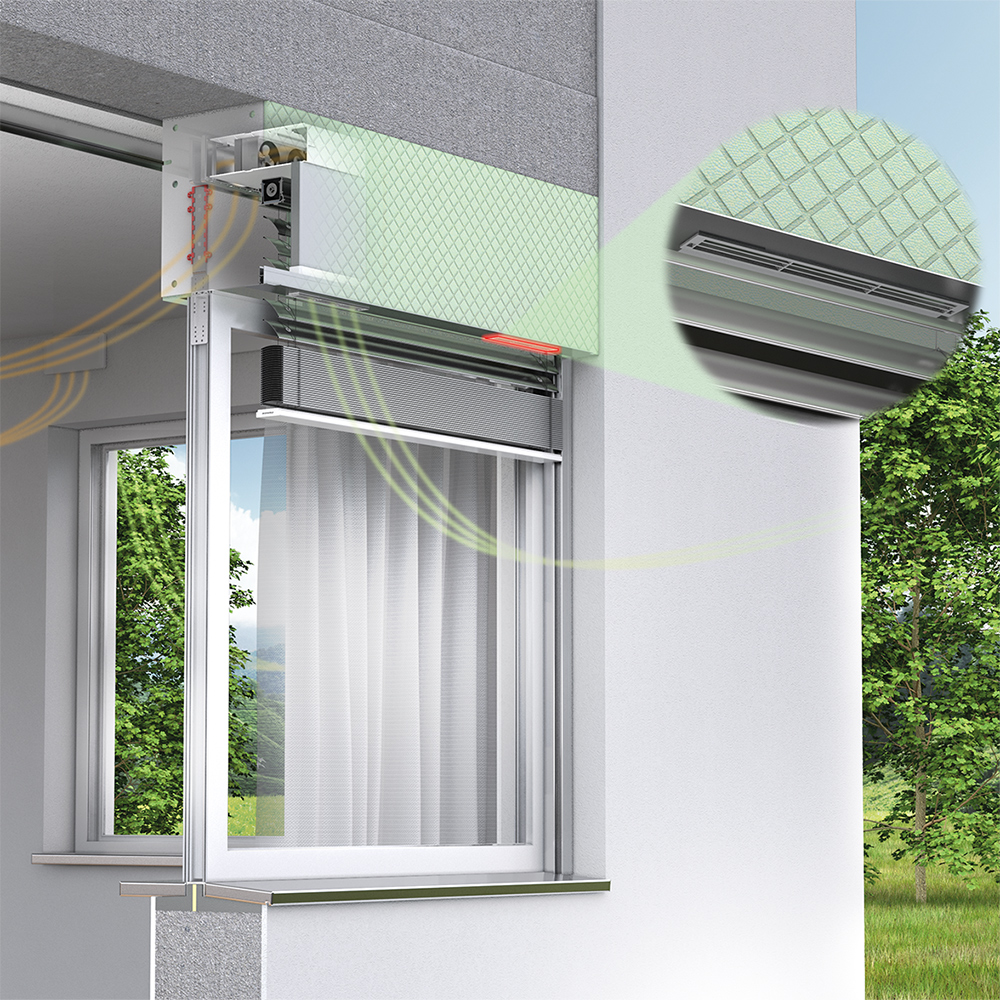

AIRFOX® PLUS L
Liegend oben im Kasten integriert —>
AIRFOX® PLUS S
Seitlich mit Kastenüberstand —>
